Bài viết dưới đây sẽ hướng dẫn cách tạo mới các công cụ tiện Lathe Tools và lưu chúng vào thư viện của phan mem Mastercam bằng cách nhập biên dạng của dao từ level đã được vẽ sẵn. Hướng dẫn này áp dụng cho phiên bản Mastercam 2017. Hãy tiếp tục đọc bài viết để biết thêm chi tiết.

Xem thêm bản quyền Mastercam 2023.

Sau đây là cách tạo dao tiện trên phần mềm Mastercam chi tiết

hoc Mastercam
Chọn Levels ở panel quản lý phía bên trái (góc dưới) của phần mềm.
phan mem mastercam
phan mem mastercam
Tạo mới Level với tên là ‘Custom Tool’. Và chọn nó là level chính bằng cách kích chọn vào nó (nút V màu xanh như hình dưới).
ban quyen mastercam
Vẽ biên dạng của con dao tiện bạn muốn tạo. Và phải thỏa mãn các yêu cầu sau:
  • Đầu insert dao phải nằm ở vị trí gốc tọa độ X0,Y0.
  •  Dao tiện phải vẽ bằng 2 đường chains kín với 2 màu khác nhau.
  •  Một chain là biên dạng cán dao và 1 chain là biên dạng của insert.
  •  Các đường chains phải là biên dạng kín, ko được trùng hoặc đè lên nhau.
ban quyen mastercam
Tiếp theo bạn vào Turning  và chọn  Lathe Tool Manager:
ban quyen mastercam Kích chuột phải vào vùng trắng của Tool Manager và chọn Create new tool.
ban quyen mastercam
Tiếp đến chọn loại dao là Custom:
ban quyen mastercam

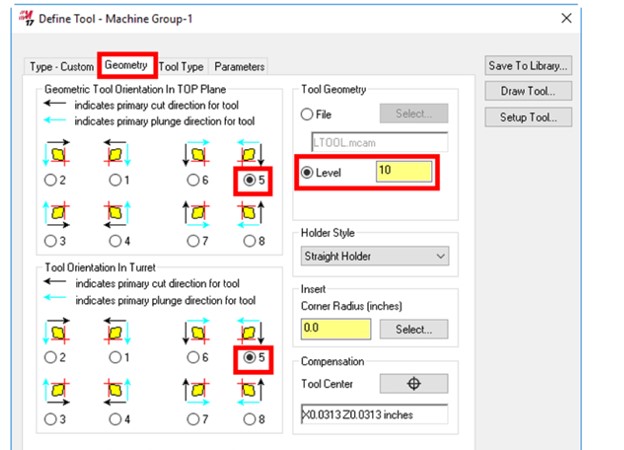

Chọn tab Geometry và lựa chọn hướng cắt và hướng nhấn dao ở trên mặt phẳng Top (Geometric Tool Orientation in TOP Plane) và trên đài dao Tool Orientation in Turret đúng với con dao tiện mà muốn tạo. Tiếp đến chọn Level, điền số level chứa biên dạng dao đã vẽ, như hình dưới.
bản quyền mastercam
Ở tab Tool Type chọn loại dao (General Turning / Threading / Grooving/Parting / Boring bar / Drill/Tap/Reamer):
bản quyền mastercam
 Ở tab Parameters thì chúng ta khai báo số thứ dao, chế độ cắt, tên dao. Và lưu nó vào thư viên bằng cách chọn  Save To Library.
bản quyền mastercam
Chọn thư viên để lưu dao vào Phần mềm Mastercam.
bản quyền mastercam
Cuối cùng chọn OK
Như thế là bạn đã tạo thành công con dao tiện theo ý mình.
Chúc các bạn thành công !
