THỦ THUẬT TRONG SỬ DỤNG ALTIUM (PART 1)

01/07/2022 138 lượt xem
Những thủ thuật nên biết khi sử dụng phần mềm Altium Designer trong thiết kế mạch điện tử, giúp cho quá trình sử dụng phần mềm trở nên thuận tiện hơn cho việc thiết kế mạch PCB.

1. Vẽ và đi dây sao cho hiệu quả

- Để vẽ mạch nguyên lý, các bạn cần tránh chồng chéo các khối với nhau, hãy vẽ riêng từng khối một. Đọc thêm chi tiết tại đây: https://jywsoft.com/ve-va-di-day-sao-cho-hieu-qua-trong-thiet-ke-mach-pcb.htm

2. Lỗi không update được từ Schematic sang PCB

Để có thể sử dụng tính năng cập nhật thay đổi từ bên mạch nguyên lý (Schematic) sang mạch in (PCB) hoặc ngược lại thì 2 Schematic và PCB phải nằm trong cùng 1 Project.
Nếu 2 file Schematic và PCB của bạn đang ở dạng Free Document thì chúng không được liên kết với nhau nên dẫn đến lỗi này.

3. Định dạng lại kích thước mạch in

Để định dạng lại kích thước mạch in nhấn P L, sau đó vào lớp “Keep Out Layer” để vẽ đường viền rồi bôi đen toàn bộ mạch và nhấn D S D. Kết quả, phần mạch nằm hoàn toàn bên trong đường viền “Keep Out Layer” vừa được vẽ.

4. Mở rộng thay đổi kích thước PCB sau khi cắt

Như Keepout Layer được sử dụng để quy định phần board được giữ lại sau khi cắt PCB. Layer này được sử dụng khi muốn thay đổi kích thước board, ta cần làm theo các bước sau:
Bước 1. Xóa bỏ tất cả những đường đã vẽ trên lớp Keepout Layer.
Bước 2. Trên lớp Keepout Layer, nhấn P L rồi vẽ lại đường bao của mạch mới. Sau đó, bôi đen phần khung vừa vẽ và nhấn D S D để định dạng lại kích thước mạch.

5. Cắt bo mạch chính xác với AutoCAD và Altium

Với những bản thiết kế yêu cầu độ chính xác cao, bạn cần sử dụng AutoCAD   để vẽ một bản vẽ chính xác với kích thước thực tế của bo mạch. Sử dụng AutoCAD để vẽ đường bao kín của mạch cần thi công, sau đó lưu file bản vẽ dưới định dạng DXF. Mở file PCB Altium của bạn lên, import file DXF bạn vừa tạo được. Cài đặt thông số đơn vị, layer, tỉ lệ… để bắt đầu import.
THỦ THUẬT TRONG SỬ DỤNG ALTIUM (PART 1)
Hình 1. Bảng thông số trước khi Import.

Sau khi import, tương tự như việc định dạng kích thước mạch, bôi đen đường bao và nhấn D S D. Ta thu được kết quả như hình:
 THỦ THUẬT TRONG SỬ DỤNG ALTIUM (PART 1)

Hình 2. Kích thức đường mạch sau khi Import.


6. Chỉnh kích thước mặc định PCB và Schematic

- Điều chỉnh kích thước bằng cách: nhấn D S R rồi click vào những điểm để tạo khuôn mạch hoặc có thể vào phần Design > Board Shape > Redefine Board.
- Với phần mạch nguyên lý, click chuột phải sau đó chọn Options > Sheet > Standard Style để chỉnh kích thước theo các khổ A0 - A4 có sẵn hoặc theo kích cỡ tùy chỉnh hoặc vào phần Tool > Schematic Preferences, trong mục Default Blank Sheet Size, bạn chọn khổ giấy theo ý muốn. Bạn cũng có thể thay đổi tên người vẽ, tên công ty, dạng bản vẽ, ... trong mục này.
- Để chỉnh sửa kích thước PcbDoc, bạn có thể làm các bước như sau:
      Bước 1. Trong giao diện PCB Editor, mở file PcbDoc.
      Bước 2. Nhấn 1 để chuyển sang phần Board Planning Mode.
      Bước 3. Nhấn D để mở menu Design.
      Bước 4. Chọn Edit Board Shape trong menu vừa mở.
      Bước 5. Kéo cả chiều ngang và chiều dọc của mạch sao cho đạt được kích thước bạn cần.
      Bước 6. Nhấn 2 để chuyển sang giao diện 2D, 3 để chuyển sang giao diện 3D.


7. Phủ đồng (Polygon) cho mạch in
Để phủ đồng cho mạch in, bạn cần làm theo những bước sau:
THỦ THUẬT TRONG SỬ DỤNG ALTIUM (PART 1)
Hình 3. Giao diện Polygon Pour

Bước 1: Nhấn P G để mở tùy chọn Polygon
Bước 2: Chọn hình thức phủ (Fill Mode) (Hatched - Lưới, Solid - Kín)
Bước 3: Chọn kết nối lớp phủ.
Bước 4: Chọn Layer để phủ đồng.


8. Thay đổi kích thước đường dây khi vẽ - add via
Khi đi dây, nhấn TAB hoặc nhấn 3 để tùy chỉnh kích cỡ đường dây. Nhấn 2 để thêm Via trên đường dây.

9. Xóa nhanh đường mạch (Net)
 Nhấn phím U (Ở đây có nhiều tùy chọn):
All: Xóa toàn bộ tất cả đường mạch của toàn bộ mạch
Net: Xóa các đường mạch có cùng tên với nhau.
Connection: Xóa đường nối giữa 2 chân linh kiện của 1 đường mạch.


10. Ẩn phần 3D của linh kiện khi đi dây trong PCB
Nhấn O D, rồi tick vào mục Hidden trong phần 3D Bodies.

11. Ẩn các thành phần (Net, Track, Via, Polygon)
Nhấn O D để hiển thị View Configurations. Chọn tab Show/Hide, tick vào mục Hidden trong phần Polygons sau đó nhấn OK.
Chuyển lại về phần Final nếu như bạn muốn hiện lại những phần đã ẩn.

THỦ THUẬT TRONG SỬ DỤNG ALTIUM (PART 1)

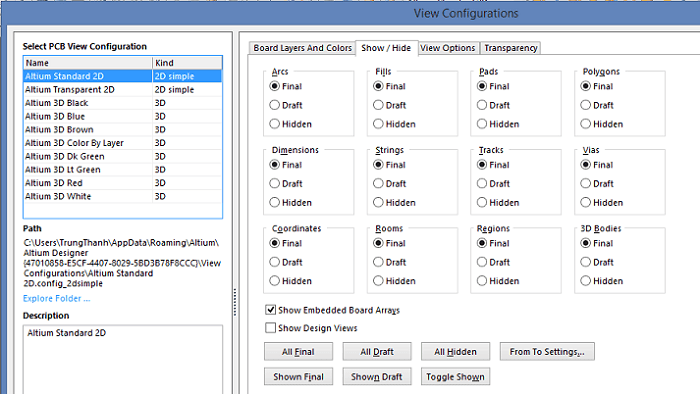

   Hình 4. View configurations

12.Tìm kiếm linh kiện từ SCH sang PCB (Chế độ Cross Mode)
- Trong chế độ này bạn chọn linh kiện bên PCB thì linh kiện đó bên SCH sẽ sáng lên và ngược lại, phù hợp với những mạch quá phức tạp, quá nhiều chi tiết.
- Để dùng chế độ này, đầu tiên bạn mở 2 file PCB và SCH, chọn chế độ xem Split Vertical để màn hình chia đôi ra hiển thị cả PCB và SCH đồng thời.
- Nhấn Tools trên thanh công cụ, sau đó tick phần Cross Select Mode.


13. Hiển thị Layer ở dạng trong suốt
Trong phần PCB, chọn mục Altium Transparent 2D

THỦ THUẬT TRONG SỬ DỤNG ALTIUM (PART 1)
Hình 5. Giao diện Altium Transparent 2

14. Hiện rõ đường mạch khi xem mạch ở chế độ 3D
Khi chuyển sang view ở dạng 3D, các đường dây trên mạch không hiển thị. Để khắc phục vấn đề này, ta giải quyết như sau:
     Bước 1: Nhấn L để hiển thị bảng tùy chọn, tại mục “Select PCB View Configuration” chọn màu nền cho PCB.
      Bước 2: Trong khung Colors and Visibility điều chỉnh độ trong suốt của mạch bằng 2 thanh:
Top Solder Mask, Bottom Solder Mask.

15. Cách xoay mạch trong chế độ 3D
Nhấn giữ Shift và chuột phải rồi rê chuột để xem mạch trong chế độ 3D
Để chuyển từ chế đồ 2D sang 3D, bạn nhấn phím số 3 và ngược lại nhấn phím số 2.


16. Bo tròn đường mạch những nơi gặp pad, via
Sau khi đi dây, nhấn T E trong giao diện PCB, rồi nhấn tùy chọn mức bo tròn mà bạn muốn và nhấn OK.

THỦ THUẬT TRONG SỬ DỤNG ALTIUM (PART 1)
Hình 6. Via và Pad giao nhau.

17.Thay đổi chế độ lưới (Grid)
Để vào  phần điều chỉnh chế độ lưới, ta làm như sau:
Trong Schematic: nhấn O P
Trong PCB: nhấn Ctrl+G


18. Lỗi màu xanh lá cây do sai luật Clearance
Để tắt lỗi này đi bạn nhấn L, 1 bảng hiện ra, chọn tab Altium Standard 2D, bỏ tích trong ô màu xanh (DRC Error Makers). Tuy nhiên, để thuận lợi cho việc thiết kế cũng như sản xuất mạch, bạn nên chỉnh sửa lại mạch để không bị lỗi nữa.

19.
Điều chỉnh thông số nhiều linh kiện một lúc
Để điều chỉnh thông số nhiều linh kiện một lúc, bạn cần làm theo những hướng dẫn sau:
-  Chọn những linh kiện bạn muốn điều chỉnh thông số.
-  Chuột phải chọn Find Similar Object hoặc Shift + F rồi nhấn vào 1 linh kiện bất kì sẽ ra 1 bảng.
-  Trong mục Object Kind chọn Any.
-  Trong mục Seected chọn Same rồi nhấn OK.
-  Trong lúc đó, các linh kiện đã được chọn sẽ nổi rõ hơn linh kiện khác.
-  Bạn có thể thay đổi Property của các linh kiện này như Footprint, Layer, Show/Hide name….
-  Sau đó, muốn toàn bộ linh kiện hiện rõ trở lại thì làm lại bước Find Similar Object nhưng chọn tất cả là Any.
