Tiếp nối Part 1, sau đây sẽ là những thủ thuật giúp cho bạn sử dụng Altium Designer nhanh và dễ dàng hơn.
20. Điều chỉnh nhanh kích thước đường mạch (Net)
Sau khi vẽ xong tất cả đường mạch, để thay đổi kích thước toàn bộ đường mạch bạn cần sử dụng tính năng điều chỉnh hàng loạt (Find Similar Object). Nhấn Shift + F, sau đó chọn đường mạch bạn muốn chỉnh sửa.
Hình 7. Giao diện tính năng điều chỉnh hàng loạt
Chọn Same tại đối tượng (NET) mà bạn cần chỉnh sửa, rồi nhấn OK để mở ra cửa sổ Inspector. Thay đổi thành kích thước bạn muốn cho Net.
Hình 8. Giao diện Inspector
21. Tạo Logo riêng với Altium
Logo được tạo với Altium sẽ có đuôi là .bmp
Chạy “Script PCB Logo Creator” trong thư mục cài đặt mặc định của Altium Designer: Scripts\Delphiscript Scripts\PCB\PCB Logo Creator , như hình 9.
Hình 9. Thao tác chạy Script PCB Logo Creator
Chọn file PCBLogoCreator.PRJSCR rồi nhấn Open. Trong hộp thoại Select Item To Run, chọn RunConverterScript sau đó nhấn OK.
Hình 10. Giao diện hộp thoại PCB Logo Creator
Nhấn Load để lấy hình ảnh vừa tạo được làm Logo của bạn, rồi nhấn Convert để bắt đầu quá trình chuyển đổi file Logo. Nhấn Load để lấy hình ảnh làm Logo, sau đó nhấn Convert để bắt đầu quá trình chuyển đổi
22. Tạo lỗ khoan thủ công
Nhấn P P để lấy 1 pad, đưa pad này vào vị trí bạn muốn tạo lỗ khoan. Double click vào pad này để thay đổi kích thước lỗ khoan.

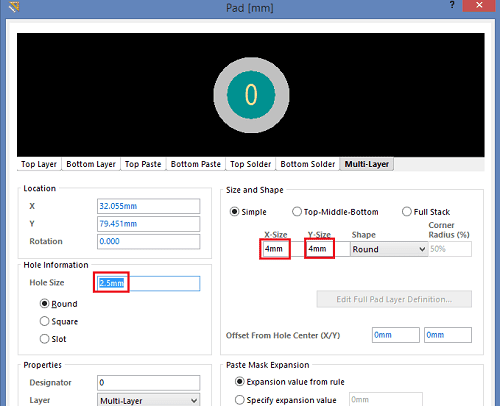

Hình 11. Hộp thoại Pad.
23. Bỏ khoảng trống để tráng thiếc
Thông thường khi không có chỉnh sửa gì trong layer này thì tất cả mạch sẽ được phủ xanh, tuy nhiên nếu bạn vẽ bất cứ hình - đường nét nào đó tại layer này thì vùng bạn vẽ ra đó sẽ không được phủ xanh, thay vào đó là phủ thiếc lên sau khi thi công mạch. Vì vậy, muốn để 1 Net được phủ thiếc, hãy vẽ 1 đường đè lên đường có sẵn.

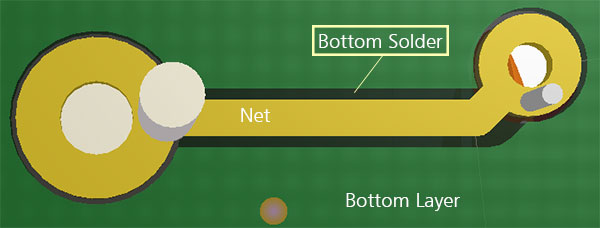

Hình 12. Vị trí khoảng trống để tráng thiếc
24. Hòa lớp phủ đồng với cùng 1 NET
Với nhiều mạch, việc đi đường GND là không cần thiết, thay vào đó bạn có thể cho kết nối trực tiếp vào Polygon. Để làm như trên, ta cần cài đặt phần Polygon như sau:
Bước 1(Connect to NET): chọn Net hòa lớp Polygon bạn muốn.
Bước 2: Chọn Pour Over All Same Net Objects.
Bước 3( Layer): Chọn lớp được phủ xanh bạn muốn.
Bước 4: Nhấp OK.
Hình 13. Giao diện Polygon Pour
25. Lỗi không view được hình dáng 3D linh kiện
Vấn đề này thường xảy ra khi liên kết giữa thư viện nguyên lý (Schematic) và thư viện footprint (PCB) của linh kiện tương ứng khi bạn chỉnh sửa chưa được cập nhật.
Để khắc phục vấn đề này, bạn xóa bỏ liên kết đến thư viện PCB trong thư viện Schematic và add liên kết đó.
Hình 14. Vị trí add

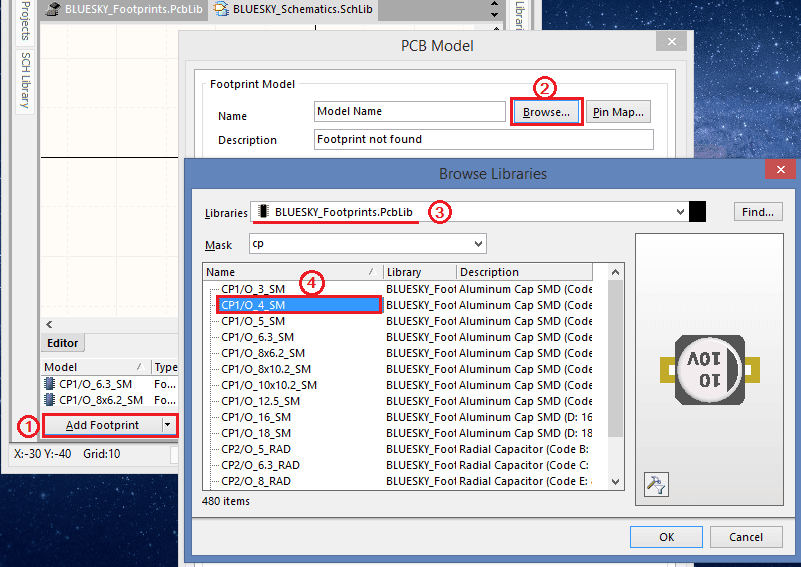

Chọn Add Footprint để add lại liên kết đó.
Hình 15. Chọn linh kiện 3d để add
26. Phủ sơn xanh cả via
Nhấp chuột phải vào lỗ via bất kỳ: Chọn Find Simmilar Object > Chọn lỗ via > Apply > OK.
Sau đó, bạn sẽ thấy hiện ra cửa sổ PCB Inspector > Đánh dấu tick vào Solder Mark Tenting Top và Solder Mark Tenting Bottom.
Hình 16. Cửa sổ PCB Inspector
27. Nhúng hình ảnh, chữ vào PCB dùng OLE
OLE (Object Linking and Embedding) hỗ trợ nhúng các đối tượng vào PCB một cách đơn giản hơn so với việc dùng script khá phức tạp.

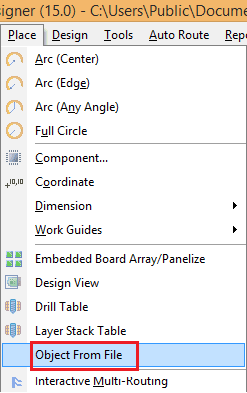

Để sao chép một một nội dung bất kỳ vào trong PCB, chỉ cần sao chép như thông thường (Ctrl + C), sau đó vào PCB, chọn lớp cần chèn nội dung và ấn Ctrl+V và đặt vào vị trí bạn muốn. Chọn Toolbar Place > Object From File
Sau đó, các bạn chọn đến file cần nhúng vào. Altium hỗ trợ rất nhiều những định dạng được nhúng như Excel CSV, XLS, hoặc TXT, định dạng ảnh 8 bit như BMP,JPEG.
