Phím tắt |
Chức năng |
|
2 |

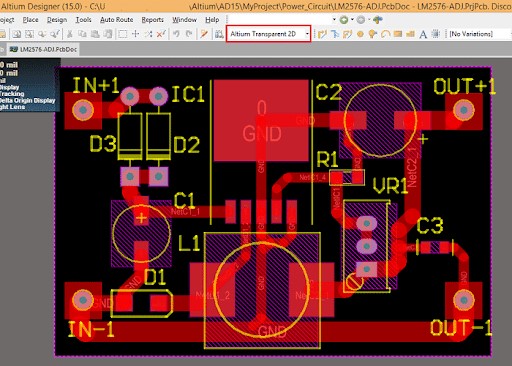

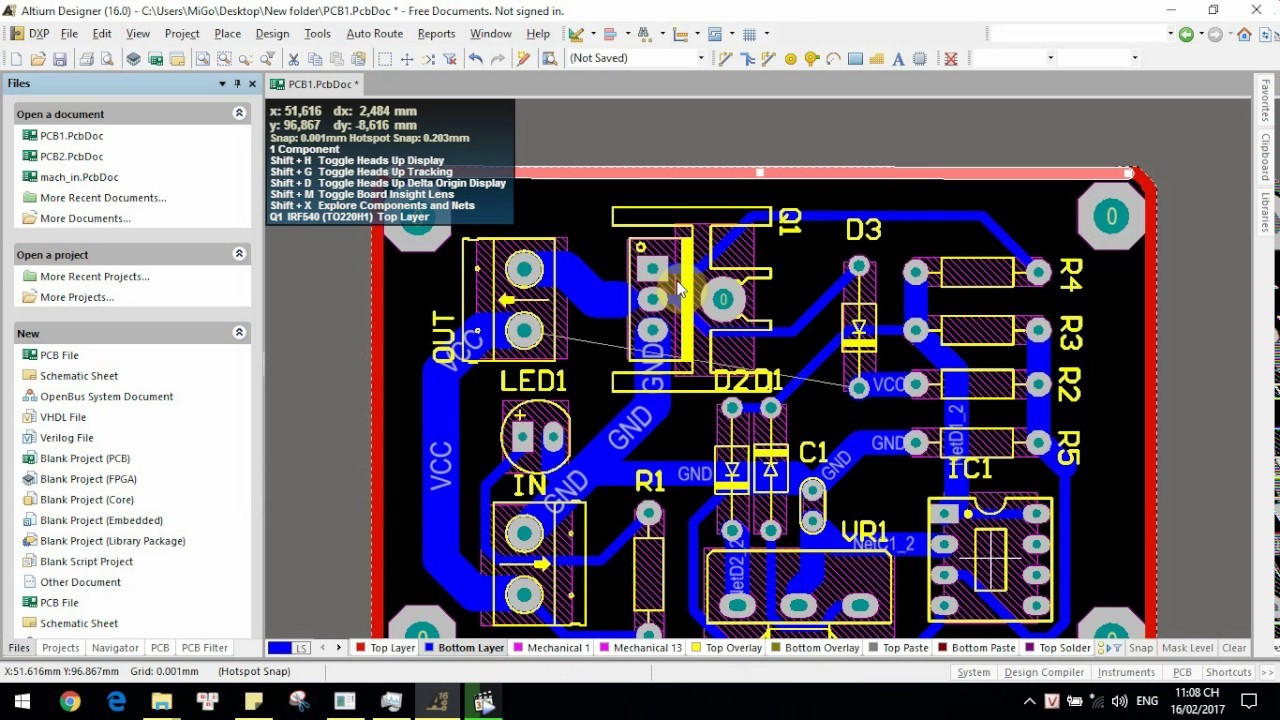

Xem mạch in ở dạng 2D. |
|
3 |
Xem mạch in ở dạng 3D. |
|
Q |
Đổi đơn vị dặm => mm và từ mm => dặm |
|
P, T |
Chuyển sang đi dây bằng tay. |
|
P, L |
Định dạng lại kích thước mạch in nhấn rồi vào lớp keep out layer vẽ đường viền sau đó bôi đen toàn mạch rồi nhấn D S D. |
|
P M (Altium 16) U M (Altium 17) |
Kéo nhiều dây 1 lúc (MultiRoute) (bằng cách: nhấn Shift để chọn nhiều Pad, sau đó nhấn [P M] / [U M] rồi đi dây như bình thường. Trong khi MultiRoute, bạn có thể nhấn Tab để điều chỉnh khoảng cách tương đối giữa các dây với nhau) |
|
P, G |
Phủ đồng. |
|
P, V |
Lấy lỗ Via. |
|
P, R |
Vẽ đường mạch to, khoảng cách giữa các đường mạch nhỏ. |
|
P, D, D |
Hiện thông tin kích thước PCB |
|
A, A |
Đi dây tự động. |
|
T, U, A |
Xóa bỏ tất cả các đường mạch đã chạy. |
|
T, U, N |
Xóa các đường dây cùng tên. |
|
T, D, R |
Kiểm tra xem đã nối hết dây chưa sau khi hoàn thành đi dây bằng tay. |
|
T, E |
Bo tròn đường dây gần chân linh kiện |
|
T, M |
Xóa lỗi hiển thị trên màn hình. |
|
D, K |
Chọn lớp vẽ. (Stack Manager) |
|
D, R |
Để chỉnh các thông số trong mạch như độ rộng của đường dây (Width), khoảng cách 2 - dây (Clearance),cho phép đoản mạch (Short circuit)... |
|
D, O |
Chỉnh thông số mạch, nếu bạn không muốn các ô vuông làm ảnh hưởng đến viện vẽ mạch thì chuyển line thành dots. |
|
D, T, A |
Hiển thị tất cả các lớp. |
|
D, T, S |
Chỉ hiển thị lớp TOP + BOTTOM + MULTI... |
|
C, K |
Mở cửa sổ chỉnh sửa đường dẫn linh kiện. |
|
R, B |
Hiển thị thông tin mạch (kích thước, số lượng linh kiện...) |
|
O, D (Hoặc Ctrl + D) |
Hiện thị cửa sổ Configurations (Điều chỉnh ẩn hiện các thành phần) |
|
V, B |
Xoay bản vẽ 180 độ. |
|
V, F |
Hiển thị toàn bộ bản vẽ. |
|
L |
Khi đang di chuyển linh kiện lật linh kiện giữa lớp Top và Bottom (Bottom và Top) |
|
Ctrl+Shift+L (hoặc A L) |
Căn chỉnh các linh kiện thẳng hàng dọc. |
|
Ctrl+Shift+T (hoặc A T) |
Căn chỉnh các linh kiện thẳng hàng ngang. |
|
Ctrl+Shift+H (hoặc A H) |
Căn chỉnh các linh kiện cách đều nhau theo hàng ngang. |
|
Ctrl+Shift+V (hoặc A V) |
Căn chỉnh các linh kiện cách đều nhau theo hàng dọc. |
|
Ctrl+Shift+Cuộn chuột |
Chuyển qua lại giữa các lớp. |
|
L hoặc Ctrl+L |
Mở View Configuration để điều chỉnh hiển thị các lớp. |
|
TAB |
Hiện cửa sổ thay đổi thông tin khi đang thao tác. |
|
Fliped Board |
Lật ngược mạch in. |
|
Ctrl + G hoặc G |
Cài đặt chế độ lưới. |
|
Ctrl M |
Thước đo kích thước mạch. |
|
Shift + M |
Kính lúp hình vuông. |
|
Shift + R |
Thay đổi các chế độ đi dây (Cắt - Không cho cắt - Đẩy dây). |
|
Shift + S |
Chỉ cho phép hiện 1 lớp đang chọn (các lớp còn lại được ẩn). |
|
Shift + Space |
Thay đổi các chế độ đường dây (Tự do - Theo luật - Vuông 90 độ - Cong) |
